Linha técnica · Monta-prato
Monta-prato para cozinhas,
Para levar a comida da cozinha aos outros andares. Entrada unilateral, adjacente ou oposta, com a caixa medida para cada uma.
Ou ligue: (11) 4514-2496
- kg de carga
- 50 a 300
- m/s de velocidade
- 0,2
- mm de parapeito
- 800
- mm de última altura
- 2800

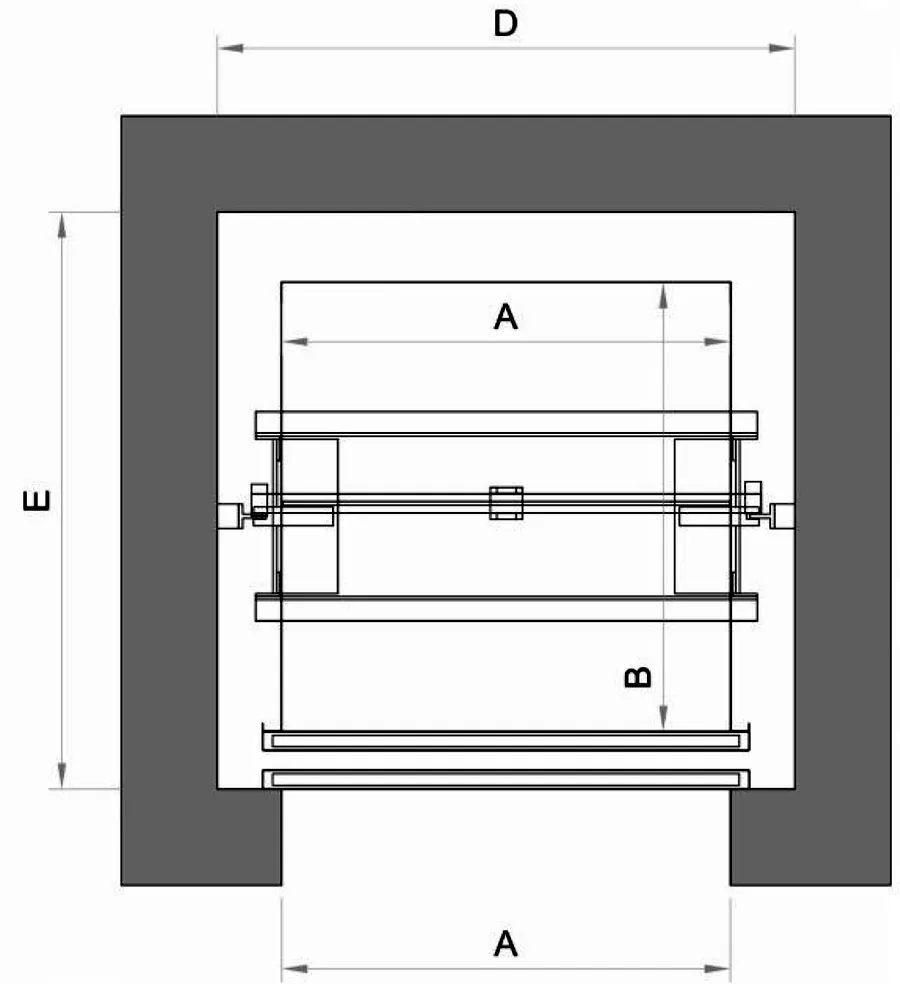

Medidas do catálogo
O espaço que a obra precisa reservar.
As cotas do monta-prato como estão no catálogo da Bat's. Leve para o arquiteto antes de fechar a planta.
50 kg
- Cabina A x B x C
- 600 x 600 x 600
- Alvenaria AL
- 650
- Caixa D x E, unilateral ou oposta
- 800 x 800
- Caixa D x E, adjacente
- 900 x 800
80 kg
- Cabina A x B x C
- 700 x 700 x 700
- Alvenaria AL
- 750
- Caixa D x E, unilateral ou oposta
- 900 x 900
- Caixa D x E, adjacente
- 1000 x 900
100 kg
- Cabina A x B x C
- 800 x 800 x 800
- Alvenaria AL
- 850
- Caixa D x E, unilateral ou oposta
- 1000 x 1000
- Caixa D x E, adjacente
- 1100 x 1000
150 kg
- Cabina A x B x C
- 900 x 900 x 900
- Alvenaria AL
- 950
- Caixa D x E, unilateral ou oposta
- 1100 x 1100
- Caixa D x E, adjacente
- 1200 x 1100
300 kg
- Cabina A x B x C
- 1000 x 1000 x 1000
- Alvenaria AL
- 1050
- Caixa D x E, unilateral ou oposta
- 1200 x 1200
- Caixa D x E, adjacente
- 1300 x 1200
300 kgcabina com C de 1200
- Cabina A x B x C
- 1000 x 1000 x 1200
- Alvenaria AL
- 1250
- Caixa D x E, unilateral ou oposta
- 1200 x 1200
- Caixa D x E, adjacente
- 1300 x 1200
Medidas em milímetros. Outras opções conforme a necessidade e a medida existente na obra.

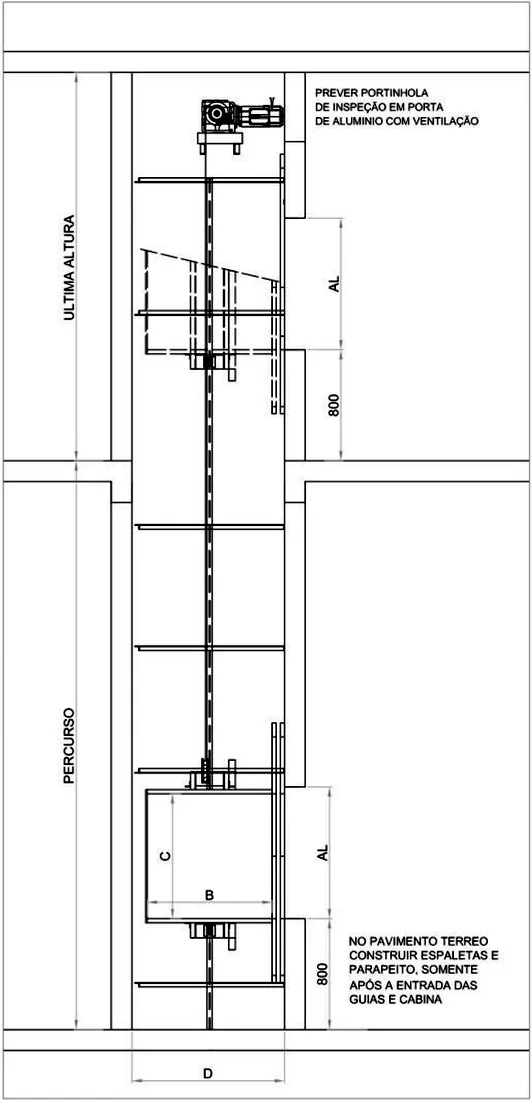

Notas do desenho
O que a obra precisa prever.
O que está escrito no corte e na planta do catálogo, em português de obra. Vale conferir com a engenharia da Bat's antes de concretar.
- Três entradas possíveis: unilateral, adjacente (90°) ou oposta (180°).
- Portinhola de inspeção em porta de alumínio com ventilação.
- Parapeito de 800 mm abaixo da abertura em cada andar.
- No térreo, construir espaletas e parapeito só depois da entrada das guias e da cabina.
- Velocidade de 0,2 m/s e última altura de 2800 mm.
Catálogos em PDF
Leve os catálogos para a obra.
Os catálogos do monta-prato trazem a planta e o corte com todas as cotas. Baixe e mande para o arquiteto ou para a engenharia do prédio.
3 catálogos em PDF
Projeto de engenheiros e fabricação segundo as normas técnicas da ABNT.
