Linha técnica · Hidráulico
Elevador hidráulico,
Social ou panorâmico, de 300 a 975 kg, suave e silencioso. Estas são as medidas do catálogo para o arquiteto reservar cabina, caixa e poço já no projeto.
Ou ligue: (11) 4514-2496
- kg de carga
- 300 a 975
- pessoas por viagem
- 4 a 13
- m/s de velocidade máxima
- 0,71
- mm de última altura
- 3500

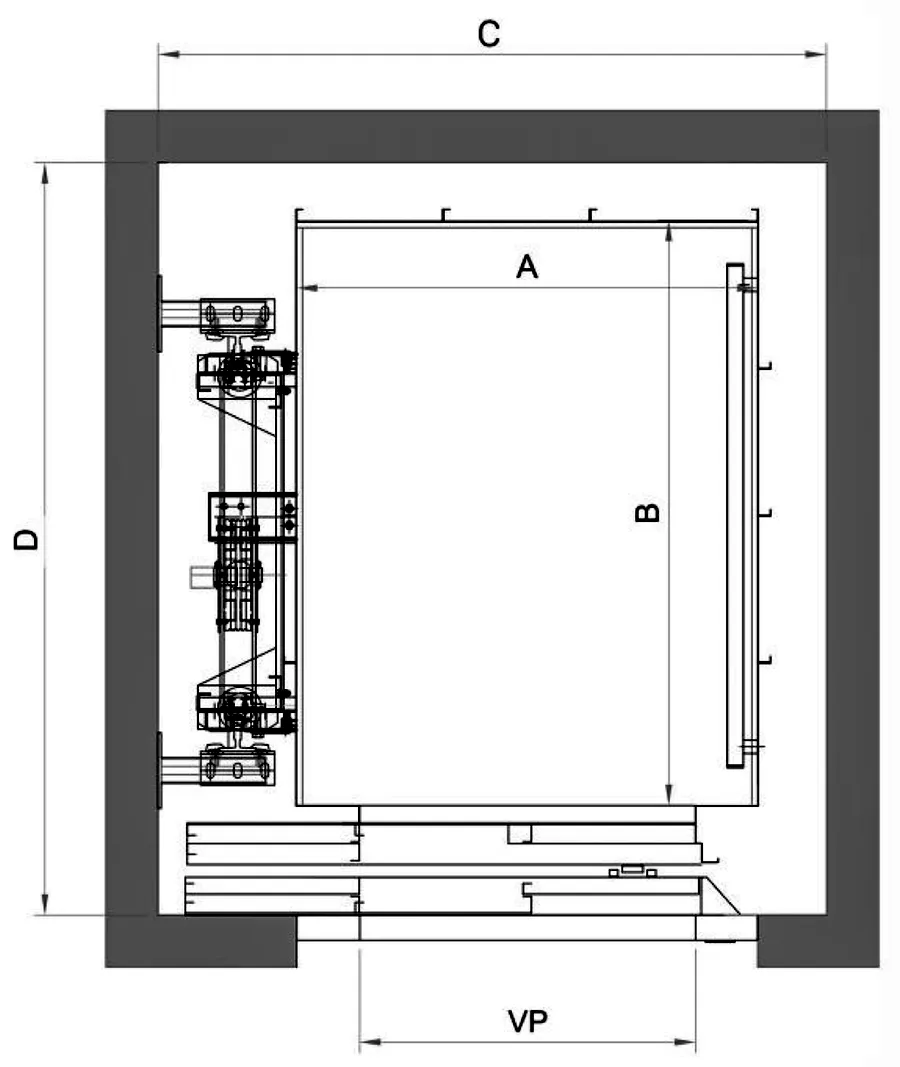

Medidas do catálogo
O espaço que a obra precisa reservar.
As cotas do elevador hidráulico como estão no catálogo da Bat's. Leve para o arquiteto antes de fechar a planta.
300 kg4 pessoas
- Cabina A x B
- 1000 x 900
- Caixa C x D
- 1500 x 1300
- Poço
- 1200
- Porta VP
- 700
450 kg6 pessoas
- Cabina A x B
- 1000 x 1180
- Caixa C x D
- 1500 x 1600
- Poço
- 1200
- Porta VP
- 800
600 kg8 pessoas · acessível
- Cabina A x B
- 1100 x 1400
- Caixa C x D
- 1600 x 1800
- Poço
- 1200
- Porta VP
- 800
750 kg10 pessoas
- Cabina A x B
- 1300 x 1400
- Caixa C x D
- 1800 x 1800
- Poço
- 1200
- Porta VP
- 800
975 kg13 pessoas
- Cabina A x B
- 1600 x 1400
- Caixa C x D
- 2100 x 1800
- Poço
- 1200
- Porta VP
- 900
975 kg, maca13 pessoas · só no social
- Cabina A x B
- 1200 x 2200
- Caixa C x D
- 1900 x 2600
- Poço
- 1500
- Porta VP
- 1100
Medidas em milímetros. O panorâmico tem as mesmas cinco medidas de passageiros, com as laterais em vidro; o modelo de maca é só do social.

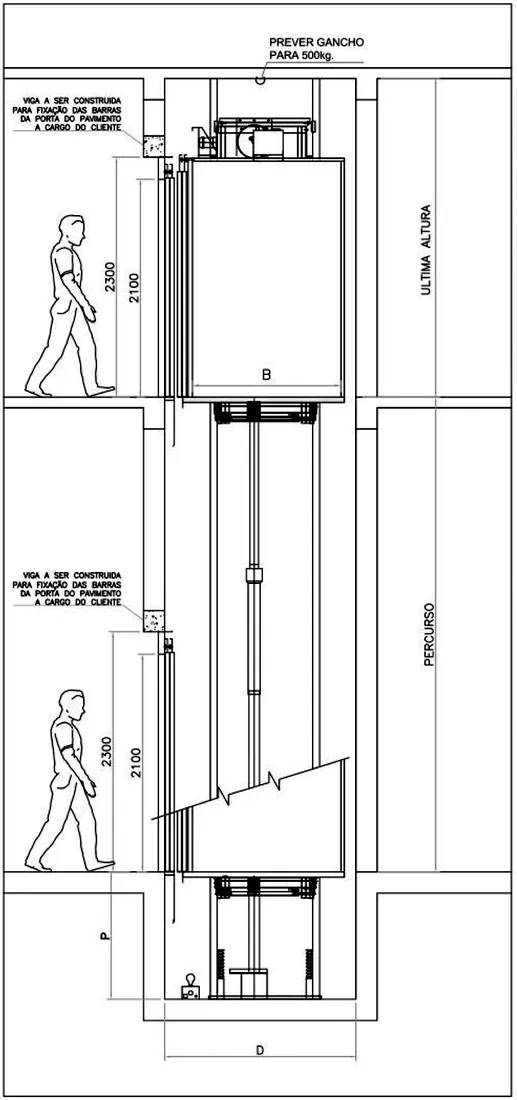

Notas do desenho
O que a obra precisa prever.
O que está escrito no corte e na planta do catálogo, em português de obra. Vale conferir com a engenharia da Bat's antes de concretar.
- Gancho para 500 kg no alto da caixa.
- Viga para fixar as barras da porta de pavimento, a cargo do cliente.
- Porta com 2100 ou 2300 mm de altura.
- Poço de 1200 mm, ou 1500 mm no modelo de maca.
- Última altura de 3500 mm e velocidade de 0,33 a 0,71 m/s.
- Normas citadas no catálogo: NBR NM 207, NBR NM 267 e NBR 14712.
Catálogos em PDF
Leve os catálogos para a obra.
Os catálogos do elevador hidráulico trazem a planta e o corte com todas as cotas. Baixe e mande para o arquiteto ou para a engenharia do prédio.
2 catálogos em PDF
Projeto de engenheiros e fabricação segundo as normas técnicas da ABNT.
